В нашем ассортименте Вы можете найти различные разъемы для систем видеонаблюдения (BNC (БНС), питания, различных переходников для видеосигнала, аудио, питания. Хвосты для подключения видео и питания значительно упрощают монтаж системы видеонаблюдения.

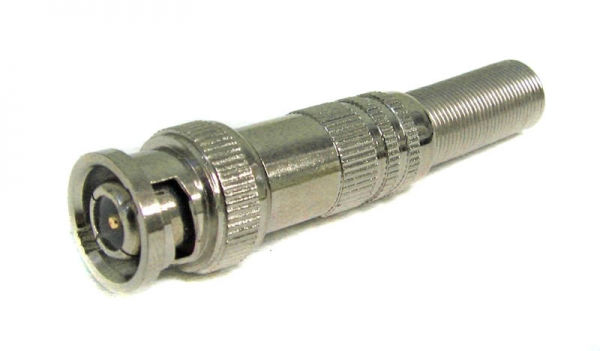

В системах видеонаблюдения наибольшее распространение получили разъемы BNC (БНС) и разъемы питания для подключения AHD/CVI/TVI/XVI/CVBS. BNC (БНС) разъем - Коаксиальный электрический соединитель предназначен для коммутации видео сигнала в системах видеонаблюдения. Для подключения стандартной аналоговой/аналогово-цифровой камеры потребуется 4 разъема: два разъема BNC и два разъема питания.
Задача разъемов для систем видеонаблюдения - коммутация кабель трасс с оборудованием (видеорегистратором, камерами видеонаблюдения). От разъемов зависит качество контактов и надежность соединения. Важно обеспечить качественную коммутацию разъема и исключить "замыкания" внутри системы.

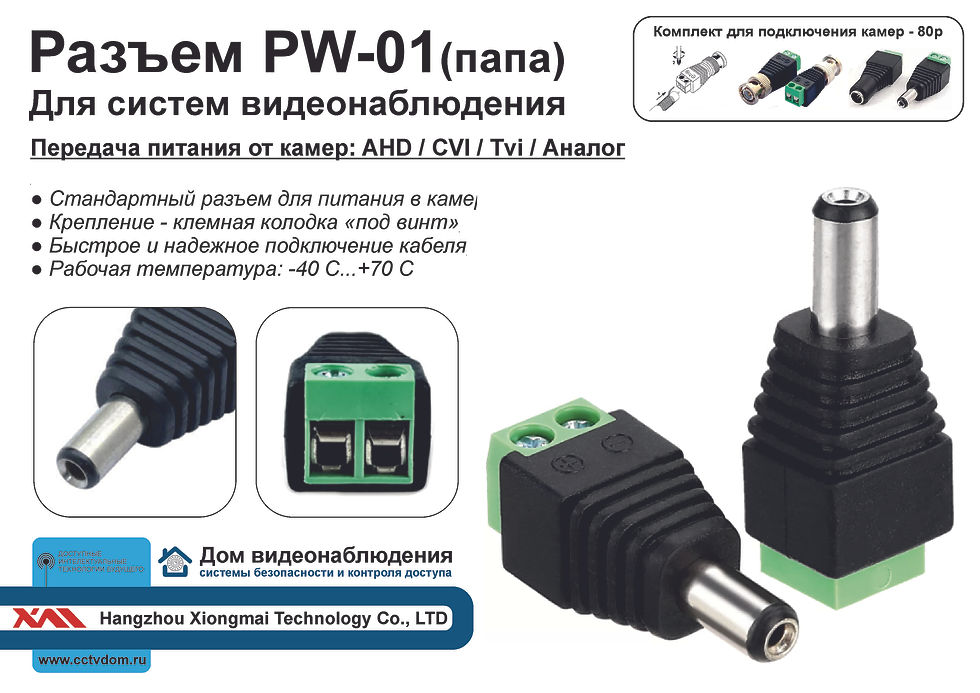

На рынке систем видеонаблюдения представлены разъемы с различным типом подключения: под пайку, под винт, хвосты под скрутку. Для монтажа разъемов под пайку потребуется пропаять каждое соединение, разъемы "под винт" монтируются при помощи отвертки, хвосты предполагают соединение под скрутку с комбинированным кабелем для систем видеонаблюдения.
В системах аналогового и аналогово-цифрового видеонаблюдения для соединения камер с видеорегистратором рекомендуется использовать специализированный комбинированный кабель КВК (комбинированный кабель для систем видеонаблюдения). Для соединения камер с кабелем и камер с видеорегистратором потребуются разъемы или хвосты. Ниже на схемах приведены подключения хвостов и кабеля КВК.
Подключение кабеля и хвостов со стороны камеры
Подключение кабеля и хвостов со стороны видеорегистратора
Подключение кабеля и хвостов со стороны камеры + микрофона
Подключение кабеля и хвостов со стороны видеорегистратора (камера + микрофон)
