Извлеките компоненты системы видеонаблюдения из упаковки. Для установки потребуется следующее оборудование:
видеорегистратор (1)
камеры видеонаблюдения (3)
блок питания для камер видеонаблюдения (2)
В комплект поставки не входит, но также может потребоваться:
кабеля для соединения камер с видеорегистратором (4)
монитор для просмотра
кабеля для подключения монитора (5) и LAN кабель (6) для подключения Интернета
HDD для записи (подбирается в зависимости от необходимой глубины архива
Микрофоны, в случае необходимости аудио контроля.
Установка камер видеонаблюдения
Выберите оптимальные места для установки камер видеонаблюдения в зависимости от необходимых задач. Закрепите камеры саморезами. Для удобства монтажа и надежности соединения рекомендуется использовать монтажные коробки.
Избегайте установку камер на металлических поверхностях! Если это неизбежно Вы можете закрепить камеру на крышке монтажной коробки.
Подключение камер к видеорегистратору
От каждой камеры до видеорегистратор необходимо провести кабель. В зависимости от выбранного Вами оборудования, может использоваться готовый кабель либо кабель КВК на отрез (в данном случае необходимо смонтировать разъемы). На камере два разъема: BNC (видеосигнал) + PW (питание). Все видеоразъемы от камер подключаются к BNC разъемам видеорегистратора. Во избежании наводок на изображении при протяжке кабеля избегайте силовых кабелей и источников электромагнитного излучения. Питание на камеры подается через разветвитель.
Используйте разные блоки питания для подключения камер и видеорегистратора! Изолируйте соединения после установки!
Для вывода картинки с камер подключите видеорегистратор к монитору. Лучше всего использовать кабель HDMI, дает максимальное качество картинки, либо через разъем VGA. Разрешение вывода изображения на монитор можно выставить в настройках видеорегистратора. Если при подключении видеорегистратора к монитору картинка не появляется значит необходимо подобрать правильное разрешение вывода изображения (4:3 или 16:9).
Для настройки удаленного доступа на видеорегистраторе необходимо подключить патч-корд к роутеру/свитчу либо
напрямую подключить Интернет кабель. В настройках видеорегистратора необходимо перейти во вкладку «Сеть» и выставить DHCP, для автоматической настройки и передачи данных Вашей сети. Наши видеорегистраторы используют наиболее популярную и качественно работающее приложение XMEYE. Вам необходимо перейти в меню регистратора, найти вкладку сведения (версия), и записать Cloud ID регистратора. Это уникальный идентификационный номер Вашего устройства который поможет Вам быстро и просто настроить любое устройство на работу с Вашей системой видеонаблюдения. Для удаленного доступа с компьютера
можно использовать программное обеспечение VMS или CMS. Если Ваш телефон/компьютер находится в одной сети с видеорегистратором можно просто запустить «поиск» и оборудование добавится автоматически!
При эксплуатации видеорегистратора и внутренних камер соблюдайте температурный режим
Категорически запрещается подвергать видеорегистратор и камеры для помещения воздействию влаги.
При установке видеорегистратора необходимо предусмотреть приток воздуха к корпусу видеорегистратора.
Внешний вид товара, расположение разъемов и элементов управления может отличаться от приведенных на иллюстрациях в зависимости от модели приобретенного оборудования
Не рекомендуется устанавливать оборудование вблизи источников тепла, батарей, обогревателей
Остерегайтесь большого воздействия пыли на видеорегистратор
Остерегайтесь механических воздействий на видеорегистратор
Установка жесткого диска (HDD) в видеорегистратор.
Открутите винты корпуса видеорегистратора
Снимите крышку видеорегистратора
Подключите HDD и закрепите его винтами
Для записи в видеорегистратор необходимо установить HDD (жесткий диск) c интерфейсом SATA. Подходят жесткие диски объемом от 80Гб до 10Тб. Вы можете использовать обычный «бюджетный» компьютерный HDD, однако трудно предположить срок его службы, т.к. в системах видеонаблюдения большая нагрузка на память. Как правило «обычного» жесткого диска хватает на 2-3 года работы при постоянной записи 24 часа. Также на рынке представлены «профессиональные» HDD для видеонаблюдения WD PURPLE c гарантией производителя 5 лет.
Глубина архива для различных HDD
При расчете емкости необходимого жесткого диска принципиальную роль играет разрешение камер и записи и режим записи. Ниже приведена таблица с временем хранения в днях для различных HDD и камер. Однако при использовании режима записи по датчику движения, данное время как правило возрастает в десятки раз.

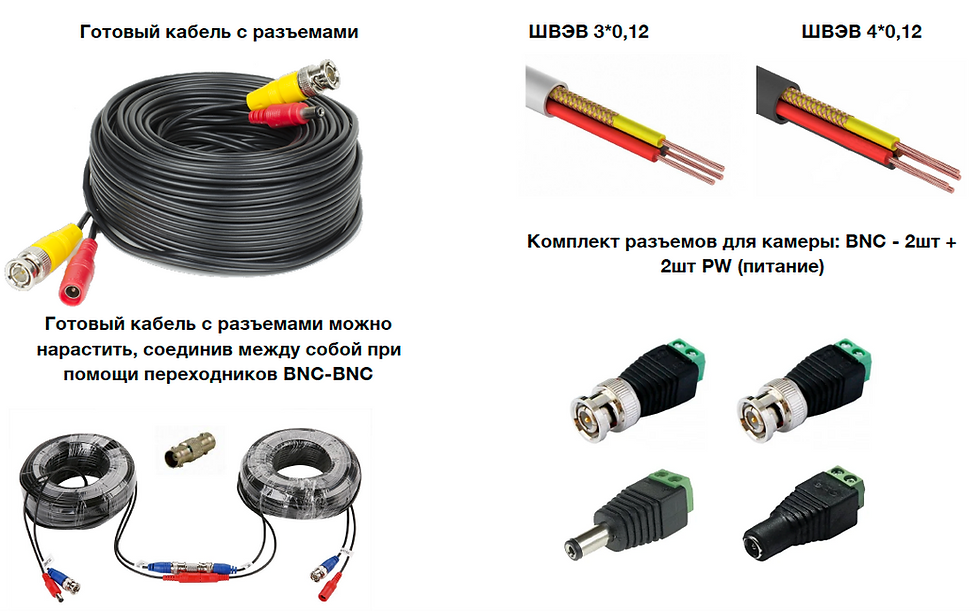

Кабель для соединения камер с видеорегистратором
Для подключения камер к видеорегистратору Вы можете использовать готовый кабель с разменами различной длины (5м, 10м, 20м, 30м, 40м, 50м), либо взять кабель на отрез по метражу и разъемы (на 1 камеру потребуется 4 разъема). Для подключения камеры можно использовать кабель ШВЭВ 3*0,12, для подключения камеры + микрофона - ШВЭВ 4*0,12.
Программное обеспечение
Выполнив настройку через CLOUD ID, Вы сможете получить доступ к камере из любой точки мира. Через мобильные приложения семейства "XM", камера автоматически привязывается через Serial ID ( посмотреть можно главное меню - сведения - версия) и не требует внесения изменений. По умолчанию: логин - admin, пароля нет (оставляем поле пустое).
Подключение микрофона к видеорегистратору
Для записи звука на охраняемом объекте необходимо установить микрофон. Для подключение потребуется также проложить кабель и подключить питание. Как и в случае с камерой видеонаблюдения, можно использовать готовый кабель различной длины или комбинированный кабель на отрез с разъемами.
